Electrónica marina Palma de Mallorca: integración de AIS y piloto automático — introducción y alcance

Electrónica marina Palma de Mallorca: integración de AIS y piloto automático es el estándar operativo para navegar con seguridad y eficiencia en una de las zonas más activas del Mediterráneo. La correcta integración entre el sistema AIS (Identificación Automática) y el piloto automático transforma datos en decisiones: evita abordajes, mantiene rumbos con menor consumo, optimiza guardias y reduce carga cognitiva en pasajes costeros y de altura. Esta guía desglosa arquitectura, cableado, configuración, calibraciones, mantenimiento, ciberseguridad y pruebas de mar, con recomendaciones aplicadas a la bahía de Palma, Port de Palma, Club de Mar, Real Club Náutico y marinas satélite.

Mapa operativo en Palma: marinas, bahía y particularidades de señal VHF/GNSS

• Entorno portuario denso: tráfico de ferris, chárter, tenders de megayate y pesca artesanal; el AIS ayuda a priorizar CPA/TCPA.

• Orografía y multipath: edificios y superestructuras pueden degradar GNSS cerca de muelles; conviene antena GPS en mástil/puente alto.

• Congestión VHF: canales ocupados en picos de temporada; AIS Clase A/B trabaja en frecuencias dedicadas (ch 87B/88B), sensibles a antenas mal ajustadas.

• Clima local: brisas térmicas y chubascos de verano; el piloto con wind-hold y gust response mejora el confort y la seguridad.

Electrónica marina Palma de Mallorca: integración de AIS y piloto automático — arquitectura de red

• Capa de sensores: GNSS, compás (magnético o satelital), giros, sonda, log, veleta/anemómetro, radar.

• Capa de control: AIS (transceptor Clase A/B), piloto automático (ordenador de gobierno + unidad de potencia + rudder feedback).

• Capa de visualización: MFD/plotter, repetidores, app móvil/tablet.

• Capa de bus: NMEA 2000 backbone (troncal con T y terminadores) + NMEA 0183 para equipos legacy + gateways IP.

• Capa de energía: bancos 12/24 V DC, fusibles, magnetotérmicos, relés y convertidores DC-DC aislados.

AIS: clases, antenas, multiplexado y mensajes críticos (VDM/VDO)

• Clase A: buques SOLAS/comerciales; mayor potencia, tasa de actualización y prioridad.

• Clase B (CS/SO): yates y recreo; potencia y actualización más bajas, suficiente para navegación local/regional.

• Antena VHF dedicada: 50 Ω, SWR < 1.5, coaxial de baja pérdida (RG-213/LMR-400), ground plane y separaciones mínimas de otros radiantes.

• GNSS de AIS: preferir GPS dedicado del transceptor para posición y sincronía de tramas.

• Mensajes clave:

  • Posición y rumbo: SOG/COG/HDG y ROT (rate of turn).

  • CPA/TCPA: cálculos de cercanía y tiempo a punto de máximo riesgo (en MFD).

  • AtoN y base stations: balizas y ayudas a la navegación; útil al entrar/salir de la bahía.

Piloto automático: modos, sensores, gobierno y criterios de calidad de rumbo

• Modos básicos: Standby, Auto (HDG fijo), Wind (ángulo de viento aparente/verdadero), Track (seguir ruta/waypoints).

• Calidad de rumbo: dependerá de compás (fluxgate, solid-state, satelital), rudder feedback y learning del casco.

• Unidad de potencia: hidráulica, electrohidráulica o mecánica; dimensionamiento por par de timón.

• Criterios de ajuste: ganancia, counter rudder, sensibilidad a rachas (gust), filtros de mar de fondo y límites de ángulo.

NMEA 0183 y NMEA 2000: PGNs, sentencias y gateways de traducción

• NMEA 0183 (RS-422): sentencias como RMC (GNSS), HDG/HDM/HDT (rumbo), MWV (viento), APB/XTE (seguimiento de ruta), VDM/VDO (AIS).

• NMEA 2000 (CAN): PGNs como 129025 (posición rápida), 127250 (rumbo), 127245 (rudder), 129283 (XTE), 129284 (navegación: ruta/waypoint), 129038/129039 (AIS target).

• Gateways: bidireccionales 0183↔2000; configurar baud rate (4.800/38.400) y filters para evitar tormentas de datos.

Topología recomendada: MFD + AIS + piloto + GPS + compás + viento + log + radares

• Troncal NMEA 2000 con alimentación central, longitudes de derivación < 6 m, terminadores en extremos.

• Piloto como nodo N2K prioritario, con su rudder feedback en el mismo bus.

• AIS conectado al MFD por N2K y, si procede, mirror 0183 a PC de cartas.

• Compás sólido y GNSS dedicado; radar IP/N2K integrado al MFD.

• WiFi seguro para tablets, con SSID y clave robusta; sin bridge abierto al AIS externo.

Cableado, ferritas, masas y EMC en yates y veleros de Palma

• Rutas separadas: potencia a un lado, señales al otro; cruces a 90°.

• Ferritas en cables de datos/alimentación de AIS y piloto; reducen EMI por alternadores/inversores.

• Masas limpias: punto estrella, evitar bucles; bonding de pantallas solo en un extremo según fabricante.

• Conectores marinizados: IP67, crimps con estaño, termorretráctil con adhesivo; no usar torceduras.

• Etiquetado y documentación: esquemas, tablillas y as-built.

Electrónica marina Palma de Mallorca: integración de AIS y piloto automático — instalación paso a paso

1. Survey técnico: inventario de equipos, versiones de firmware, buses y consumos; medir espacio para course computer y bomba.

2. Ingeniería de red: diagrama lógico (bus, nodos, gateways) y device instances; lista de PGNs/sentencias.

3. Antenas: montar VHF AIS con separación de otras; GPS de AIS en cielo abierto; verificar SWR y view of sky.

4. Potencia: líneas dedicadas desde panel DC, fusibles correctos, caída de tensión < 3%.

5. Piloto: base rígida, rudder feedback alineado mecánicamente, carrera del cilindro dentro de especificación.

6. Cableado y loom: abrazaderas cada 20–30 cm, radios de curva amplios, holguras controladas.

7. Comisionado: alta de dispositivos en N2K, direcciones y instances; filtros en 0183; pruebas de talker/listener.

8. Integración MFD: targets AIS, alarmas CPA/TCPA, guard zones y trial maneuvers con el piloto.

9. Documentación: esquema final, tabla de PGNs, contraseñas y checklist de mantenimiento.

Calibraciones clave: dir. magnética, variación, autotune, sea trial y learning del timón

• Compás: calibración en 360°, compensación de hard/soft iron, ajuste de declinación/variación local.

• Piloto: autotune en aguas abiertas, velocidad crucero, mar moderado; límites de ángulo y amortiguación de rolido.

• Rudder feedback: centrar timón, offset y end stops equivalentes.

• Verificación de rumbo: HDG vs COG/curso trazado en MFD; desvíos tolerables ±2–3°.

• Log y viento: corrección de factor de rueda/impulsos; ángulo aparente/verdadero con calibración de leeway.

Rutas, waypoints y navegación integrada: del plotter al piloto

• Creación de ruta: plan en MFD con safety contour, márgenes a no-go areas y arrival circle.

• Envío al piloto: PGNs 129284/129285 (N2K) o sentencias APB/XTE (0183) con límites de XTE (error transversal).

• Cambio de waypoint: prompt de aceptación en el control head del piloto; nunca en automático sin supervisión.

• Zonas de tráfico: AIS guard rings + guard zones radar; el piloto en Track debe ceder ante COLREGs si hay riesgo.

Redundancia y failover: GNSS dual, buses gemelos, bypass de emergencia

• GNSS dual: posición y tiempo alternativos; MFD cambia a la mejor solución.

• Doble bus: N2K principal y shadow para sensores críticos; bridge conmutado.

• Bypass de piloto: clutch mecánico o hydraulic bypass para gobierno manual inmediato.

• Energía: dos fuentes DC con diodos/relés OR; SAI DC para picos de brownout al arrancar generadores.

Ciberseguridad y resiliencia: contraseñas, actualizaciones, AIS spoofing y listas blancas

• Firmware al día y solo desde fuentes oficiales.

• Red WiFi cerrada: WPA2/WPA3, cambiar claves por defecto, desactivar remote admin.

• Filtrado de targets AIS: listas blancas para fleet propia; alarmas de targets sin MMSI válido; registrar eventos sospechosos.

• Backups: ajustes del piloto/MFD en tarjeta y copia en la nube; inventario con números de serie.

Interferencias en VHF/GPS: diagnóstico con analizador y waterfall

• Síntomas: pérdidas de targets AIS, dropouts GNSS, rango radar reducido.

• Causas comunes: SWR alto, conectores mojados, cables coax doblados, DC ripple por cargadores ruidosos.

• Mitigaciones: ferritas, filtros DC, reemplazo de conectores, separación física, malla de coax adecuada, masas limpias.

• Verificación: prueba de canal con medidor de ROE, spectrum en 156–162 MHz, SNR GNSS > 35 dB-Hz.

Mantenimiento predictivo: registros, horas, alarmas y KPIs de deriva

• Bitácora electrónica: horas de piloto, alarmas de off course, reinicios de AIS, fallos GNSS.

• KPIs: media de XTE en Track, consumo con/ sin piloto, tasa de nuisance alarms, precisión de CPA/TCPA.

• Calendario: inspección trimestral de conectores, limpieza de antenas, firmware checks estacionales.

• Repuestos críticos: rudder feedback, correa/kit de bomba, fusibles, conectores N2K, latiguillos coax.

Casuística local: chárter intensivo, regata en la bahía y megayates en temporada

• Chárter: equipos sometidos a múltiples tripulaciones; bloquear ajustes avanzados, perfiles de usuario y lock del piloto.

• Regata: piloto con modo performance, compás rápido y polars; AIS en recepción prioritaria para no saturar.

• Megayates: integración con bridge systems, conning display, redundancia de clase y black box de registro.

Electrónica marina Palma de Mallorca: integración de AIS y piloto automático — checklist de pre-zarpe

• AIS transmite/recibe, MMSI correcto, voyage data actualizado.

• Piloto en Standby y Auto funcional, límites de ángulo verificados.

• Compás calibrado, HDG ≈ COG en calma.

• GNSS con HDOP bajo, fix estable.

• Rutas cargadas y verificadas, arrival circle correcto.

• VHF operativo, antena AIS con SWR aceptable.

• Energía DC estable, sin caídas al arrancar equipos de alto consumo.

Pruebas de mar en Palma: rutas de verificación, viradas y retorno seguro

• Trayecto sugerido: salida controlada por bocana, tramo recto hacia la bahía abierta, viradas 10–20–30° a babor/estribor con distintos estados de mar.

• Validaciones: autotune, XTE medio, respuesta a rachas, CPA/TCPA ante targets, AIS silent mode si procede.

• Registro: guardar track, crear informe con capturas de pantalla y curvas de timón.

Integración avanzada: AP con viento verdadero, no-go areas y guardias inteligentes

• Viento verdadero: cálculo con SOG/COG y calibración de leeway; el piloto mantiene ángulo constante en ceñida/largada.

• No-go areas: polígonos en MFD para evitar zonas de baño/boyas; alarmas previas a la entrada.

• Guardias inteligentes: alarmas encadenadas (CPA/TCPA + XTE + watch timer), notificaciones a móvil/tablet.

Presupuestos, cronograma y entregables: desde el survey hasta el handover

• Costes variables: tipo de piloto (tamaño del timón), clase de AIS, renovación de antenas/coax, gateways y mano de obra.

• Cronograma típico:

  • Día 1: survey, ingeniería de red y acopio.

  • Días 2–3: cableado, montaje, alimentación y loom.

  • Día 4: comisionado y pruebas en muelle.

  • Día 5: pruebas de mar, tuning y entrega.

• Entregables: esquemas, listado de PGNs/sentencias, claves, how-to de usuario, plan de mantenimiento.

Plan 30-60-90 para profesionalizar la integración AIS + piloto en Palma

Días 1–30 — Diagnóstico y bases

• Auditoría de electrónica, antenas y energía.

• Plan de red con topología N2K y 0183.

• Pedido de materiales y actualización de firmware.

Días 31–60 — Instalación y tuning

• Cableado y montaje limpio con EMC en mente.

• Comisionado de nodos, filtros y instances.

• Autotune y pruebas de mar con informe.

Días 61–90 — Estabilización y formación

• Monitorización de KPIs y ajustes finos.

• Formación a tripulación y creación de SOPs.

• Plan anual de mantenimiento y repuestos críticos.

Plantillas y checklists descargables

• Checklist de instalación AIS + piloto

• Plantilla de topología N2K/0183

• Matriz de PGNs/sentencias por equipo

• Protocolo de sea trial y autotune

• Registro de mantenimiento y KPIs

• SOP de guardia con alarmas encadenadas

Preguntas frecuentes (FAQ)

¿Puedo usar la antena VHF principal para el AIS?
Es posible con splitter certificado, pero se recomienda antena dedicada para maximizar alcance y fiabilidad.

¿Clase A o B para recreo en Palma?
Clase B suele ser suficiente; Clase A aporta mayor prioridad y tasa, más común en comerciales/megayates.

¿Qué pasa si el piloto pierde datos de rumbo?
Debe entrar en Standby por seguridad; la redundancia de compás evita esa caída.

¿El piloto puede seguir rutas automáticamente sin confirmación?
No es recomendable. Exigir confirmación de waypoint advance en el control head.

¿Cada cuánto recalibrar el compás?
Al menos una vez por temporada o tras cambios de peso/eléctricos a bordo.

¿Cómo evito interferencias del cargador/inversor?
Filtros DC, ferritas, separación de rutas de cables y masas bien diseñadas.

Recursos internos (DoFollow)

• Electricidad y electrónica marina — Krautic: https://krautic.com/electricidad-electronica-marina/

• Gestión integral de embarcaciones — Krautic: https://krautic.com/gestion-integral-embarcaciones/

• Mecánica y motores — Krautic: https://krautic.com/mecanica-y-motores/

• Limpieza y detailing náutico — Krautic: https://krautic.com/limpieza-detailing/

• Pintura y carena — Krautic: https://krautic.com/pintura-antifouling/

Recursos externos (DoFollow)

• Autoridad Portuaria de Baleares (Ports de Balears): https://www.portsdebalears.gob.es/

• Puertos del Estado — Boyas/oleaje: https://www.puertos.es/

• AEMET — Predicción marítima Baleares: https://www.aemet.es/

• Organización Marítima Internacional (IMO): https://www.imo.org/

• Salvamento Marítimo (España): https://www.salvamentomaritimo.es/

Imágenes



Electrónica marina Palma de Mallorca: integración de AIS y piloto automático aporta una columna vertebral digital robusta para navegar con seguridad y eficiencia. Con una arquitectura clara, cableado ordenado, calibraciones rigurosas, ciberseguridad activa y pruebas de mar bien documentadas, el puente de gobierno opera con datos fiables, guardias más descansadas y decisiones informadas en todo el ciclo de navegación en Baleares.

La electrónica marina es el cerebro de una embarcación moderna, y en un centro náutico como Palma de Mallorca, la integración de AIS y piloto automático es un servicio clave para optimizar la seguridad y la comodidad en la navegación.

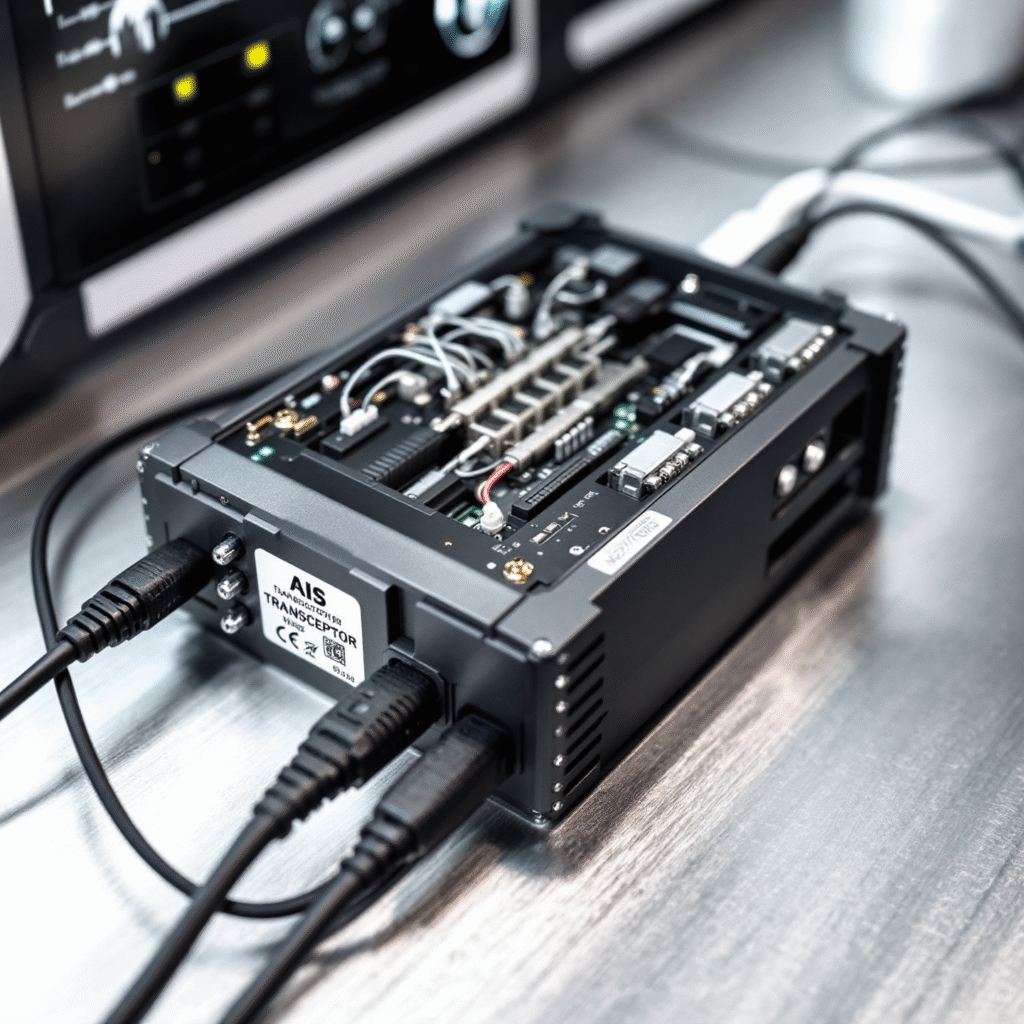

El AIS (Sistema de Identificación Automática) es un componente fundamental para la seguridad, ya que permite al navegante ver en su plotter (o pantalla multifunción) la posición y el rumbo de otras embarcaciones, y viceversa. Esta información en tiempo real es crucial para evitar colisiones, especialmente en zonas de alto tráfico como la bahía de Palma.

La verdadera magia ocurre cuando este sistema se integra con el piloto automático. Un piloto automático moderno, conectado al AIS y al GPS, es capaz de ajustar el rumbo del barco de forma autónoma para seguir una ruta predefinida y, lo que es más importante, para evitar colisiones detectadas por el AIS.

En Palma, los especialistas en electrónica marina se encargan de esta integración, asegurando que todos los sistemas se comuniquen de manera fluida a través de protocolos como NMEA 2000. Este tipo de upgrade tecnológico no solo reduce la carga de trabajo del patrón, sino que también eleva el nivel de seguridad a bordo, haciendo que la navegación sea más precisa y placentera.
